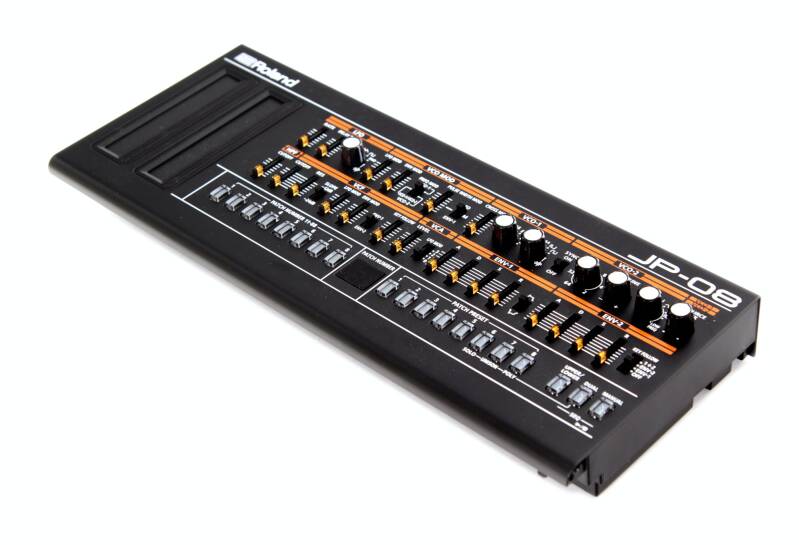

Un musicien m'a demandé si je pouvais réaliser un support en bois afin de fixer 3 éléments électroniques de musique.

je lui prend ses éléments et je sors mon pied à coulisse !

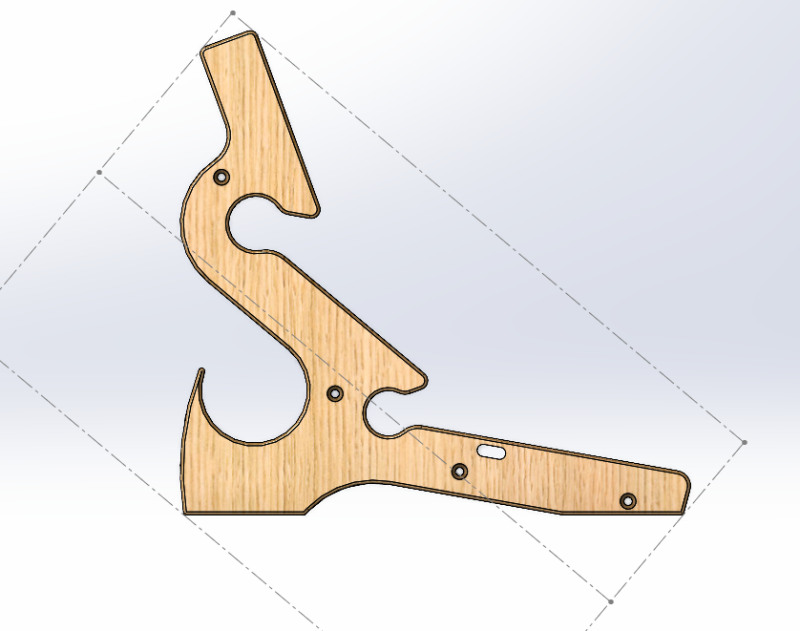

Il découle des mesures ce profile là (ci-dessus).

Reste plus qu'à faire le design pour que tout rentre dans le plateau de la CNC.

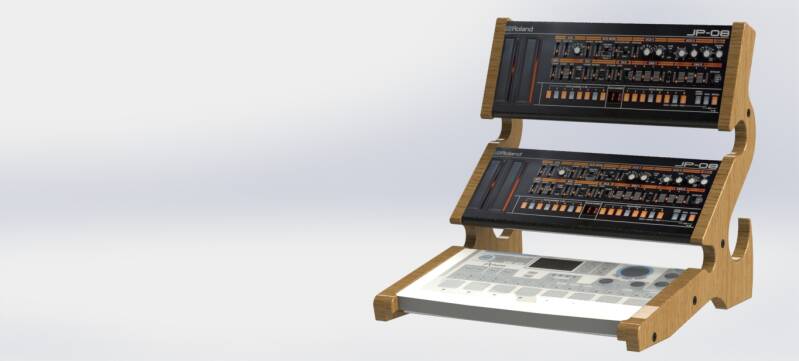

Après de longues heures de CAO et de délibération avec le musicien, la conception est terminée :

L'usinage de cette pièce se fera par retournement en utilisant 4 inserts types goupilles insérés dans de l'aggloméré de 50mm via des perçages de précision M6. Une fraise quart de rond est utilisée pour un rebord arrondi.

Ci-dessous, l'empreinte de la pièce en haut de l'image.

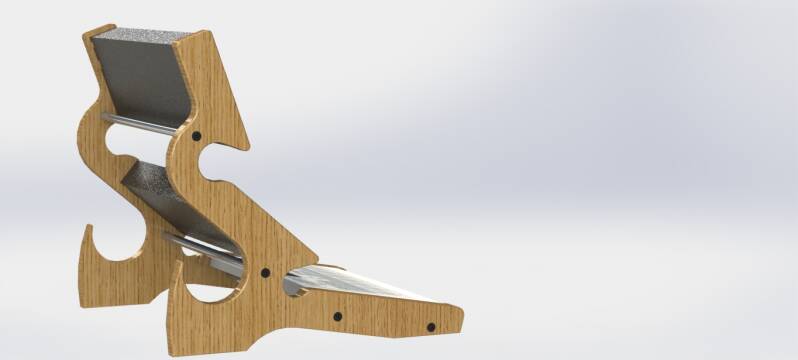

Les deux pièces sont maintenues par un assortiment vis M4 - entretoise - tige M4 - entretoise - vis M4, le tout coiffé d'un tube aluminium.

L'esthétisme est la contrainte N°1 de ce projet !

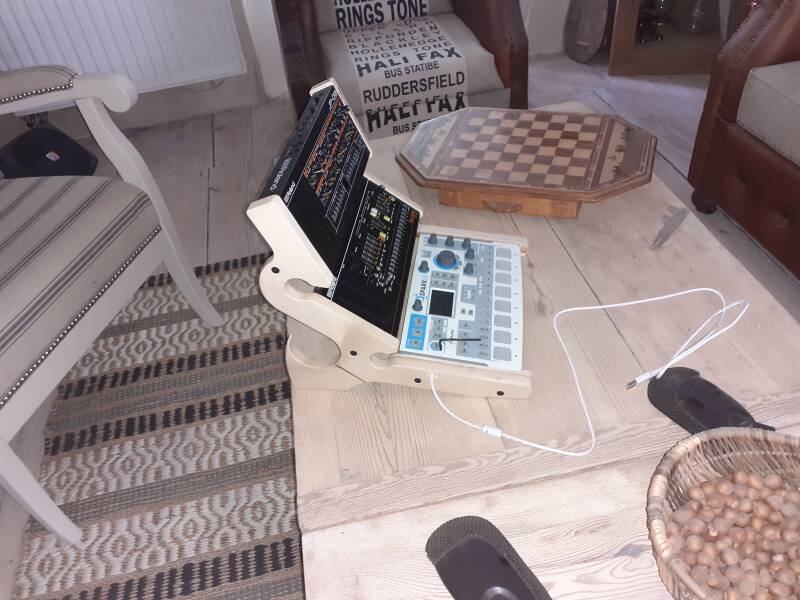

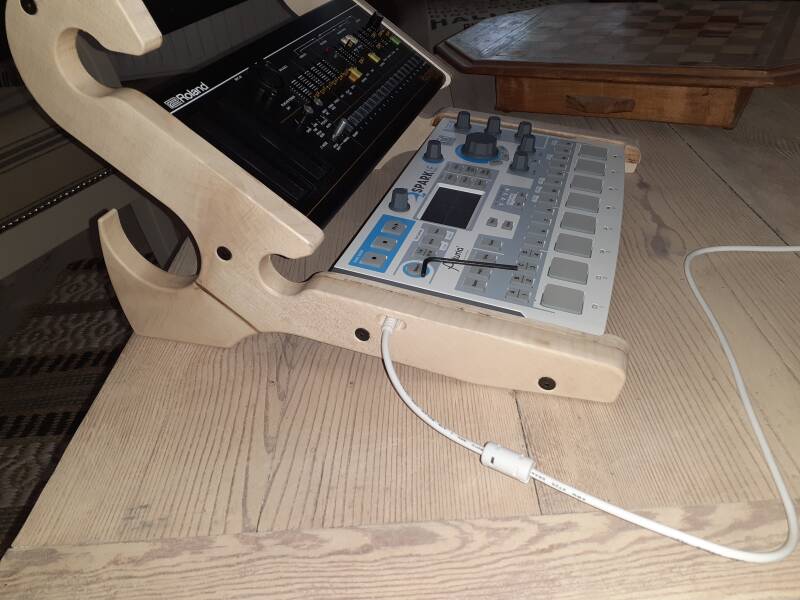

Résultats :

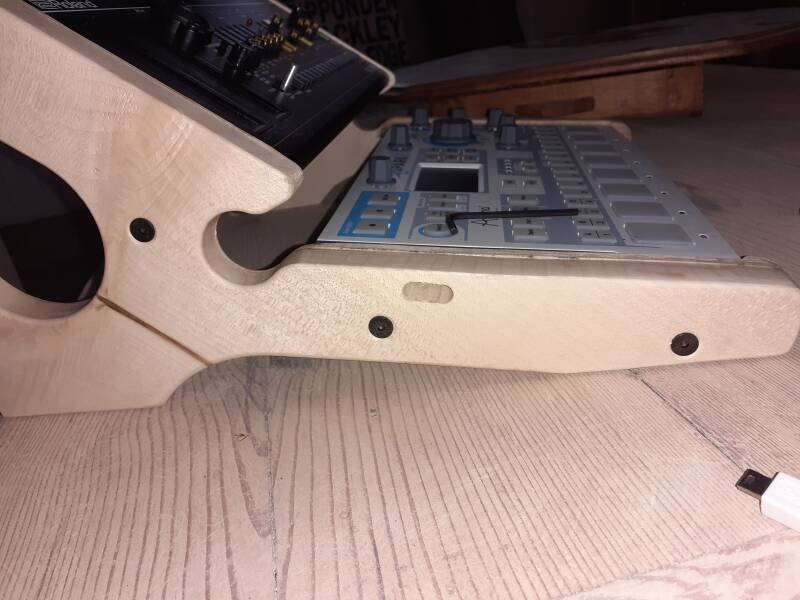

Le décalage maximum mesuré suite au retournement est conséquent : 0.4mm. Cependant le musicien est ravi du résultat !

0.4mm tout de même...
